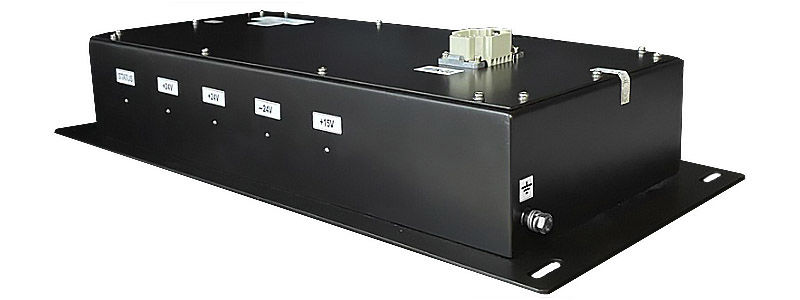

Источник питания контейнера тягового привода ИПК-03 САЕШ.436737.015

Номер реестровой записи

10548151

Срок действия реестровой записи

2027-08-06

Код по ОКПД 2

26.20.40.114.Преобразователи электроэнергии постоянный ток в постоянный ток DC/DC

Код по ТН ВЭД

8504 40 300 8. Трансформаторы электрические, статические электрические преобразователи (например, выпрямители), катушки индуктивности и дроссели: преобразователи статические: используемые с телекоммуникационной аппаратурой, вычислительными машинами и их блоками: прочие: прочие

Обозначение нормативного/технического документа

САЕШ.436737.015 ТУ

Масса, не более

14,5

Средний срок сохраняемости

1

Средний полный срок службы, не менее

10

Средняя наработка на отказ, не менее

10000

Потребляемый ток в режиме холостого хода, не более

0,25

Суммарный КПД , не менее |%|: 84;

84

Пульсация выходного напряжения 1...4 каналы

0,05

Порог ограничения выходного тока 4 канал

4-5

Порог ограничения выходного тока 1...3 каналы

2,25-2,75

Порог отключения при повышении выходного напряжения 4 канал

15,45-15,75

Порог отключения при повышении выходного напряжения 3 канал

От минус 24,8 В до минус 24,4 В

Порог отключения при повышении выходного напряжения 1, 2 каналы

От +24,4 В до + 24,8 В

Выходное напряжение каналов 5 канал, В

От Uвх-1 до Uвх

Выходное напряжение каналов 4 канал

14,7-15,3

Выходное напряжение каналов 3 канал

От минус 23,7 В до минус 24,3 В

Выходное напряжение каналов 1, 2 каналы

23,7-24,3

Порог автоматического включения при повышении входного напряжения

38,5-41,5

Порог автоматического отключения при снижении входного напряжения

35,5-38,5

Максимальная потребляемая мощность, не более

450

Напряжение питания постоянного тока изделия

40-90
